Radios para yacimientos, plantas de gas y minería
En un yacimiento, una planta o una mina la radio es parte de la seguridad: tiene que funcionar lejos de todo, entenderse con ruido de fondo y, en las áreas clasificadas, no ser una fuente de ignición. Trabajamos con equipos certificados ATEX, IECEx y UL913 y diseñamos la cobertura según cada operación.
Lo que más nos piden resolver
Gas o polvo en el ambiente. En un área clasificada un equipo común puede ser una fuente de ignición. Ahí solo corresponde usar radios certificadas para esa zona, con sus baterías y accesorios aprobados.
Distancias largas y sin señal de celular. Pozos, baterías y frentes de trabajo a decenas de kilómetros de la base. Se cubren con repetidoras en altura y enlaces IP entre sitios.
El operario que trabaja solo. Las funciones de hombre caído y trabajador solitario disparan una alarma si el equipo queda inmóvil o si la persona no responde a tiempo.
Ruido de compresores, bombas y equipos pesados. Equipos con buen volumen de audio y accesorios para usar con protección auditiva.
Polvo, agua y temperaturas extremas. Equipos con protección IP67 o IP68 y baterías pensadas para turnos largos.
Qué certificación necesita cada área
ATEX. Es el régimen de la Unión Europea para equipos que se usan en atmósferas explosivas (Directiva 2014/34/UE).
IECEx. Es el sistema de certificación internacional de la IEC, basado en la serie de normas IEC 60079. Usa el mismo esquema de zonas, grupos de gas y clases de temperatura que ATEX.
UL913. Es la norma de Estados Unidos para equipos intrínsecamente seguros en lugares peligrosos Clase I, II y III, División 1. Es común en operaciones con estándares norteamericanos.
La certificación que corresponde la define la clasificación de áreas de la planta, es decir, la zona y el grupo de gas, o la clase y la división. Ese dato lo establece el área de seguridad de cada empresa; con él elegimos el equipo. En la ficha de cada modelo figura su certificación.
Soluciones según el tipo de operación
Áreas con atmósfera explosiva
Handies certificados ATEX e IECEx para plantas de gas, refinerías, baterías y estaciones de bombeo. Se entregan con las baterías y los accesorios aprobados para cada modelo.
Motorola: DGP8050EX, DGP8550EX

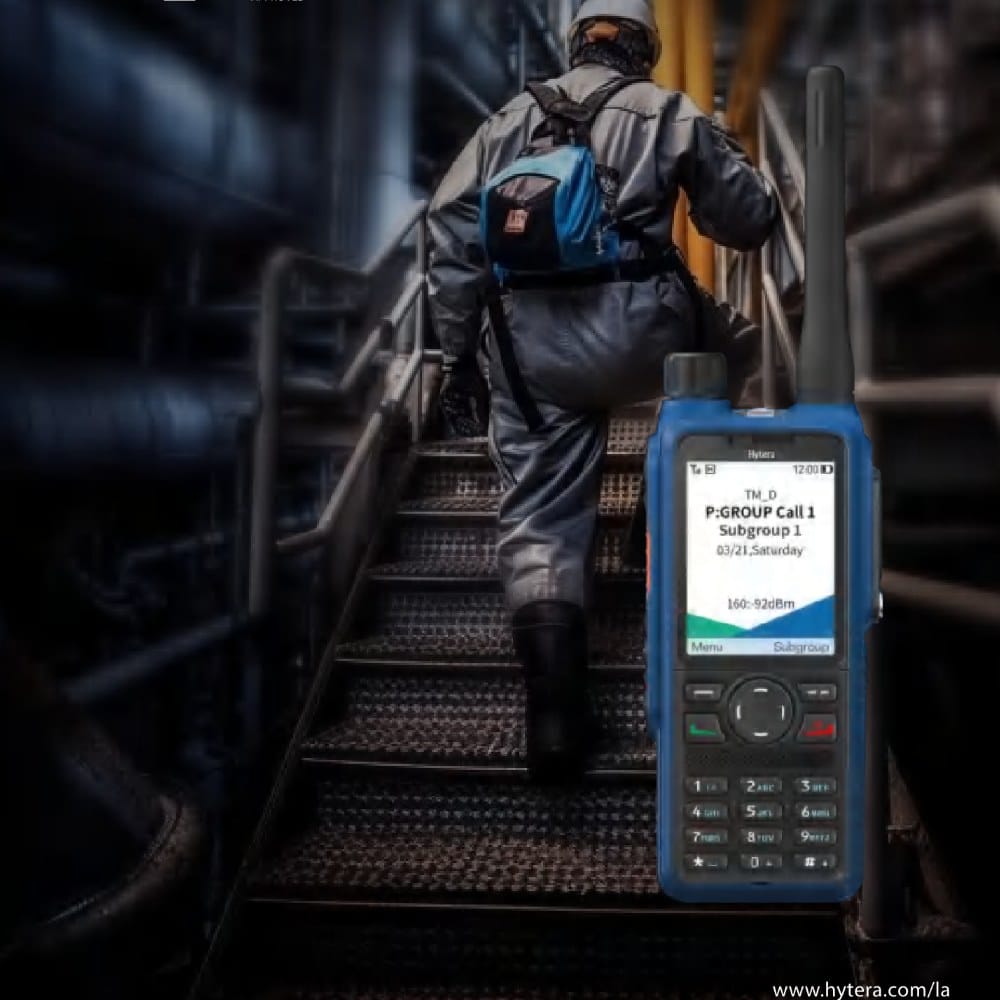

Hytera: HP71XEx IIA, HP79XEx IIA
Operaciones con norma UL913
Para áreas clasificadas Clase I, II y III, División 1, cuando la operación trabaja con estándares de Estados Unidos o Canadá.
Hytera: HP50X UL913, HP56X UL913, HP706 UL913, HP786 UL913
Yacimientos y operaciones dispersas
Repetidoras en altura, enlazadas por IP entre sitios, para cubrir pozos, plantas y caminos internos. Móviles con GPS en las camionetas y una base en la sala de control. Hacemos el relevamiento, el diseño y la instalación de la red DMR donde esté la operación.
Minería subterránea y túneles
Bajo tierra la señal no llega sola. Requiere un diseño propio de cobertura DMR a lo largo de las galerías, que se amplía a medida que avanza la obra. Lo evaluamos con el plano de la mina.
Terminales TETRA antiexplosivos
Para operaciones que ya trabajan con una red TETRA, proveemos terminales certificados para áreas clasificadas, con sus baterías y accesorios aprobados.
Hytera: PT790Ex, PT890Ex
Sepura: STP8X038
Ver radios TETRA
Personal que se mueve entre sitios

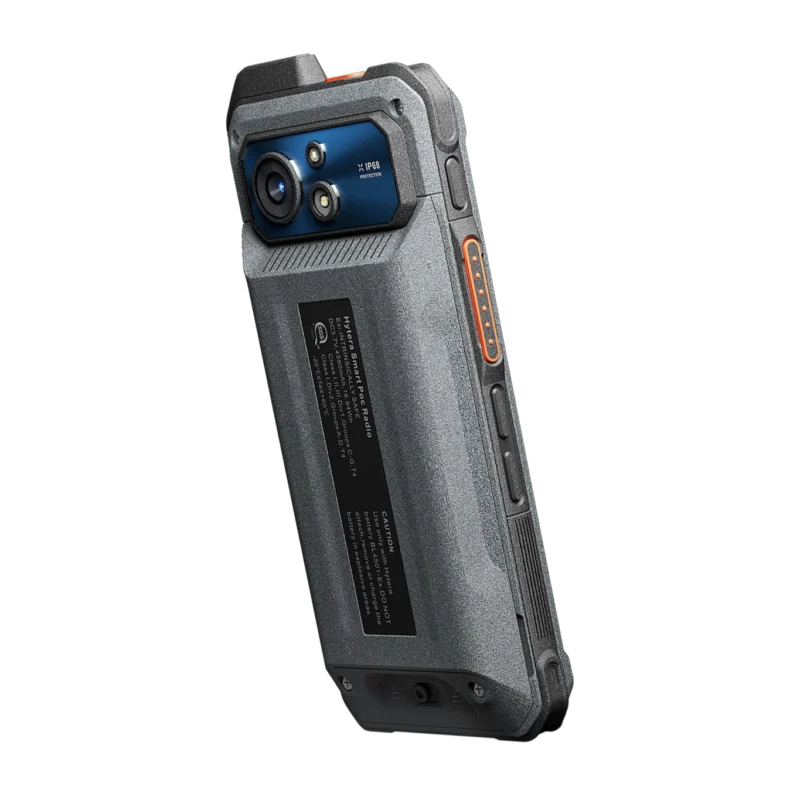

Supervisores y técnicos que van de un yacimiento a otro o a la ciudad. Un equipo PoC intrínsecamente seguro habla por la red celular y también puede usarse en las áreas clasificadas que cubre su certificación.
¿Sos contratista y te piden radios para entrar a una mina o un yacimiento?
Cada operación tiene su reglamento de comunicaciones y suele exigir un móvil en cada vehículo, un handy por operario y equipos certificados para las áreas clasificadas. Te entregamos los equipos que pide tu cliente, con la licencia que corresponde y programados con la planilla de su área de comunicaciones. Para cotizar necesitamos:
- La marca y el sistema de la red: por ejemplo, Motorola MOTOTRBO Capacity Plus, Hytera XPT o TETRA.
- La banda de frecuencias: VHF o UHF.
- El modelo, si el cliente lo indicó.
- Cantidad de handies y móviles, y cuáles tienen que ser antiexplosivos.
Si la red es Motorola: sistemas MOTOTRBO y licencias. Si la red es Hytera: sistemas DMR Hytera y licencias.
Cotizar equipos para contratistas
Trabajos de nuestro equipo
Fotos reales de entornos de petróleo y gas donde trabajamos con comunicaciones.

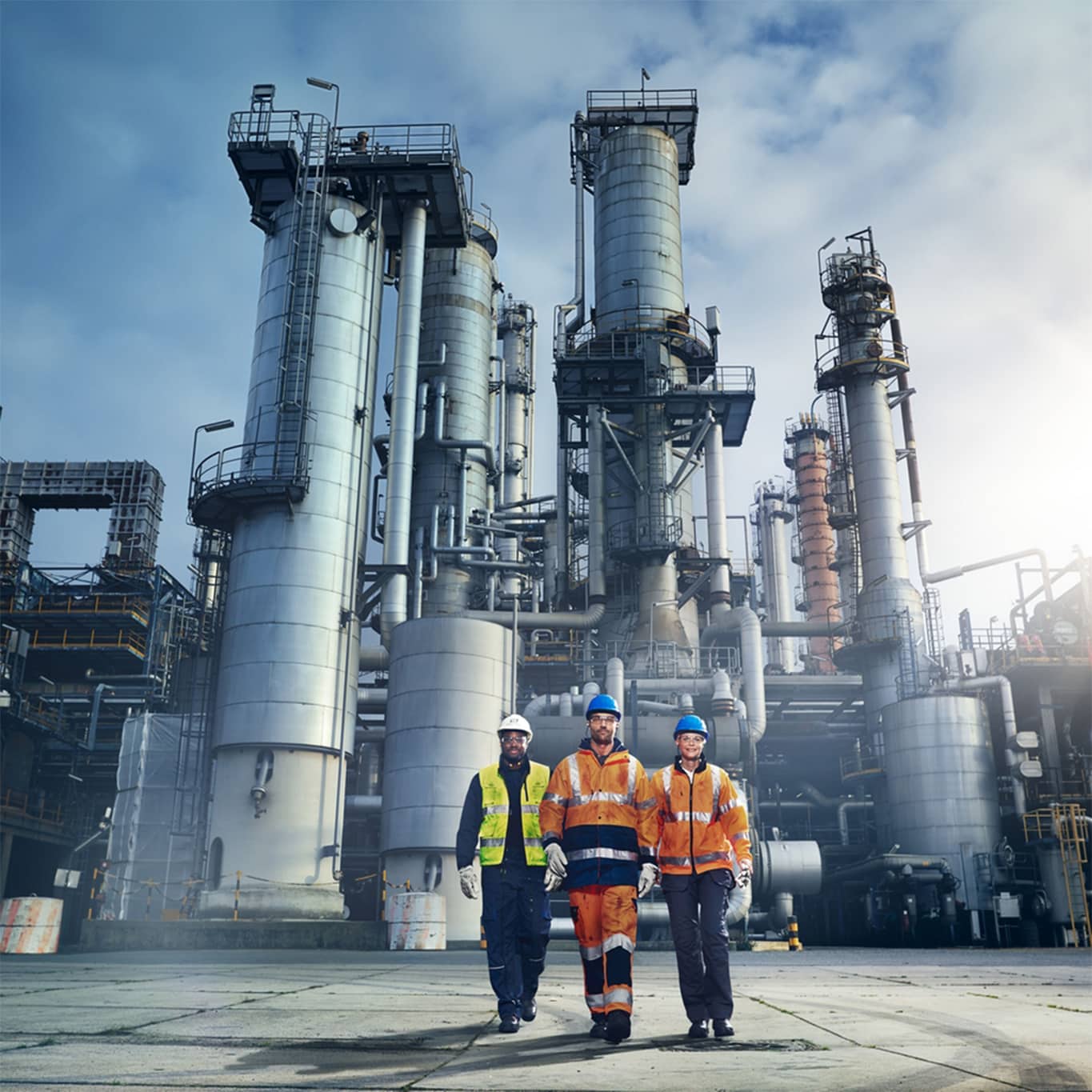

Refinería
Áreas de proceso donde se exigen equipos certificados para atmósferas explosivas.

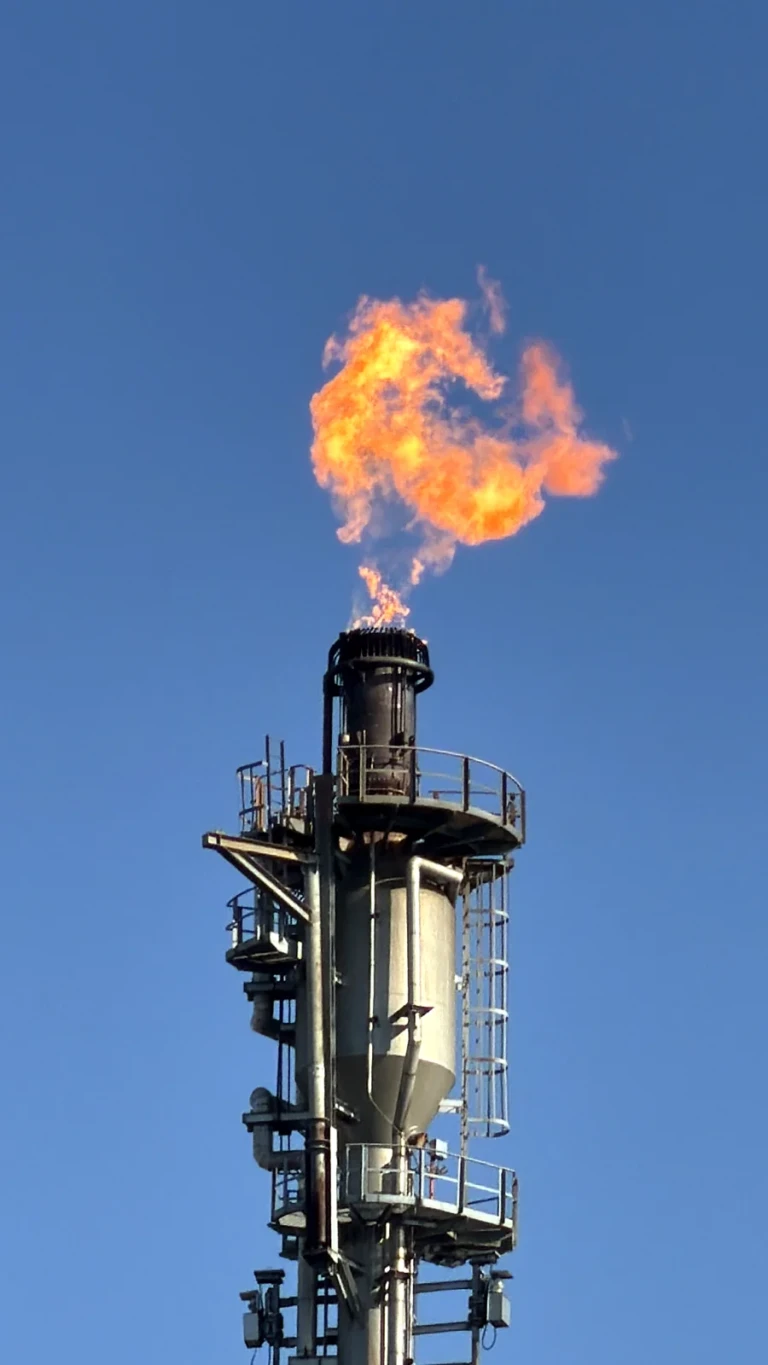

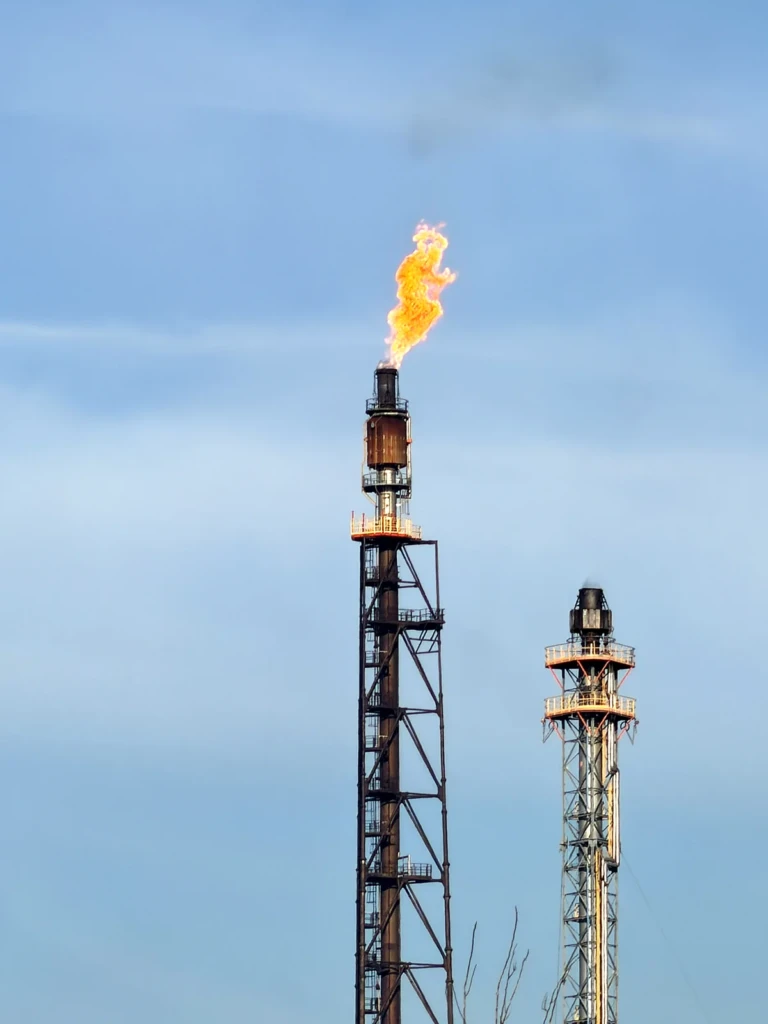

Antorcha de refinería
Un entorno donde la comunicación confiable es parte de la seguridad.
Cómo trabajamos
- Relevamos la operación
Áreas clasificadas, distancias, relieve y sectores que tienen que hablar entre sí. - Diseñamos la red DMR
Ubicación de repetidoras, enlaces entre sitios y cálculo de alcance antes de instalar. - Elegimos los equipos
Según la certificación que exige cada área, con baterías y accesorios aprobados. - Instalamos y programamos
Repetidoras, antenas, móviles y alarmas de hombre caído o trabajador solitario. - Acompañamos la operación
Soporte técnico, mantenimiento de sitios y reposición de baterías y accesorios.
Equipos DMR para petróleo, gas y minería
Terminales TETRA antiexplosivos
Para operaciones que trabajan sobre una red TETRA.
Comunicaciones para el desarrollo petrolero y minero de Argentina
La producción de petróleo y gas y la minería de cobre, oro y litio crecen en Argentina, con nuevos proyectos en construcción en varias provincias. Cada nuevo yacimiento, planta o mina suma operarios, contratistas y vehículos que necesitan comunicarse de forma confiable, muchas veces lejos de las ciudades y sin cobertura celular. En estas operaciones las redes de radio suelen ser TETRA o DMR.
Estos son los principales polos de actividad y lo que exige cada entorno:
Vaca Muerta
Añelo, Neuquén, Rincón de los Sauces, Centenario, Catriel y Malargüe.
Es el principal polo de petróleo y gas del país. En pozos, baterías y plantas se usan equipos certificados ATEX o IECEx.
Golfo San Jorge
Comodoro Rivadavia, Caleta Olivia, Las Heras y Pico Truncado.
Yacimientos extensos y viento fuerte buena parte del año. Se usan equipos con protección IP67 o IP68.
San Juan
Iglesia, Calingasta y Jáchal.
Minería en alta montaña y con frío extremo, donde las baterías rinden menos.
Puna (Catamarca, Salta y Jujuy)
Antofagasta de la Sierra, Salar del Rincón y Susques.
Salares a gran altura, con grandes distancias y sin señal celular en buena parte del recorrido.
Santa Cruz
Perito Moreno, Gobernador Gregores y Puerto San Julián.
Minas alejadas de las ciudades y con temperaturas bajo cero en invierno.
¿Vas a trabajar en alguna de estas zonas? Pasanos lo que te pidió tu cliente (modelo, banda o certificación) y te cotizamos los equipos y accesorios.
Preguntas frecuentes
Soy contratista y mi cliente me pide radios para entrar a la mina. ¿Qué necesitan para cotizar?
La marca y el sistema de la red de tu cliente, la banda de frecuencias (VHF o UHF), el modelo si te lo indicaron y la cantidad de handies y móviles. Te confirmamos la licencia de cada equipo antes de cotizar y los entregamos programados con la planilla del área de comunicaciones. Enviamos a todo el país, con el envío a cargo del comprador.
¿Qué diferencia hay entre ATEX, IECEx y UL913?
ATEX es el régimen europeo, IECEx el sistema internacional de la IEC y UL913 la norma de Estados Unidos. ATEX e IECEx usan zonas, grupos de gas y clases de temperatura; UL913 usa clases y divisiones. Cuál pedir depende de la clasificación de áreas de la planta.
¿Se puede usar un handy común en una planta de gas?
Fuera de las áreas clasificadas, sí. Dentro de ellas solo corresponde usar equipos certificados para esa zona y ese grupo de gas, con las baterías y los accesorios aprobados para el modelo.
¿Cómo sabemos qué certificación necesitamos?
Con la clasificación de áreas que define el área de seguridad de la empresa: la zona y el grupo de gas, o la clase y la división. Con ese dato buscamos el equipo que corresponde y te mostramos el marcado de la ficha oficial.
¿Los accesorios también tienen que estar certificados?
Sí. La certificación cubre al equipo con determinadas baterías, micrófonos y auriculares. Un accesorio que no está aprobado para ese modelo deja sin efecto la certificación en el área clasificada.
¿Cómo se cubre un yacimiento extenso?
Con repetidoras ubicadas en altura y enlazadas por IP, así todos los sitios funcionan como una sola red. Antes de instalar hacemos el cálculo de cobertura con el relieve real del lugar.
¿Qué pasa si un operario sufre un accidente y no puede hablar?
Muchos equipos para estas industrias ofrecen hombre caído y trabajador solitario, como función de serie o como opción. Lo confirmamos para cada modelo antes de cotizar.
¿Una red DMR alcanza para una operación minera grande?
Sí. Con repetidoras enlazadas por IP y un sistema DMR troncalizado, una red DMR cubre operaciones extensas con muchos usuarios, con una infraestructura más simple y de menor costo de instalación y mantenimiento. La dimensionamos según la cantidad de equipos y el tráfico de cada operación, y la instalamos en yacimientos y minas de todo el país.
¿Tienen radios TETRA para áreas clasificadas?
Sí. Para operaciones que ya cuentan con una red TETRA proveemos terminales certificados, como los Hytera PT790Ex y PT890Ex y el Sepura STP8X038.
¿Cómo sé que el equipo va a servir antes de comprarlo?
Antes de cotizar, en NG Comunicaciones revisamos con vos el uso, la zona y los equipos que ya tienen, y te recomendamos un modelo concreto con su ficha técnica oficial. Así evitás comprar equipos que no cubren la zona o no funcionan con la flota actual. Si una opción no conviene para tu operación, también te lo decimos.
Pedí asesoramiento para tu operación
Contanos qué equipos usan hoy y qué necesitás resolver. Te respondemos con una recomendación concreta de equipos y accesorios, compatible con lo que ya tienen.
